高性能手動雙偏心蝶閥

一、D72F/D342F高性能手動雙偏心蝶閥 產品概述

雙偏心蝶閥又稱高性能蝶閥，主要用于水廠、電站、鋼鐵廠冶煉、化工、水源工程、環境設施建設等系統排水用，特別是水路管道，作為調整和封閉設備。與中線蝶閥相比，雙偏心蝶閥更抗高壓，壽命更長，穩定性更好。雙偏心蝶閥可以結合手柄、蝸輪傳動，亦可安裝電動執行器或氣動執行器，又稱電動雙偏心蝶閥和氣動雙偏心蝶閥，從而實現遠程控制閥門。

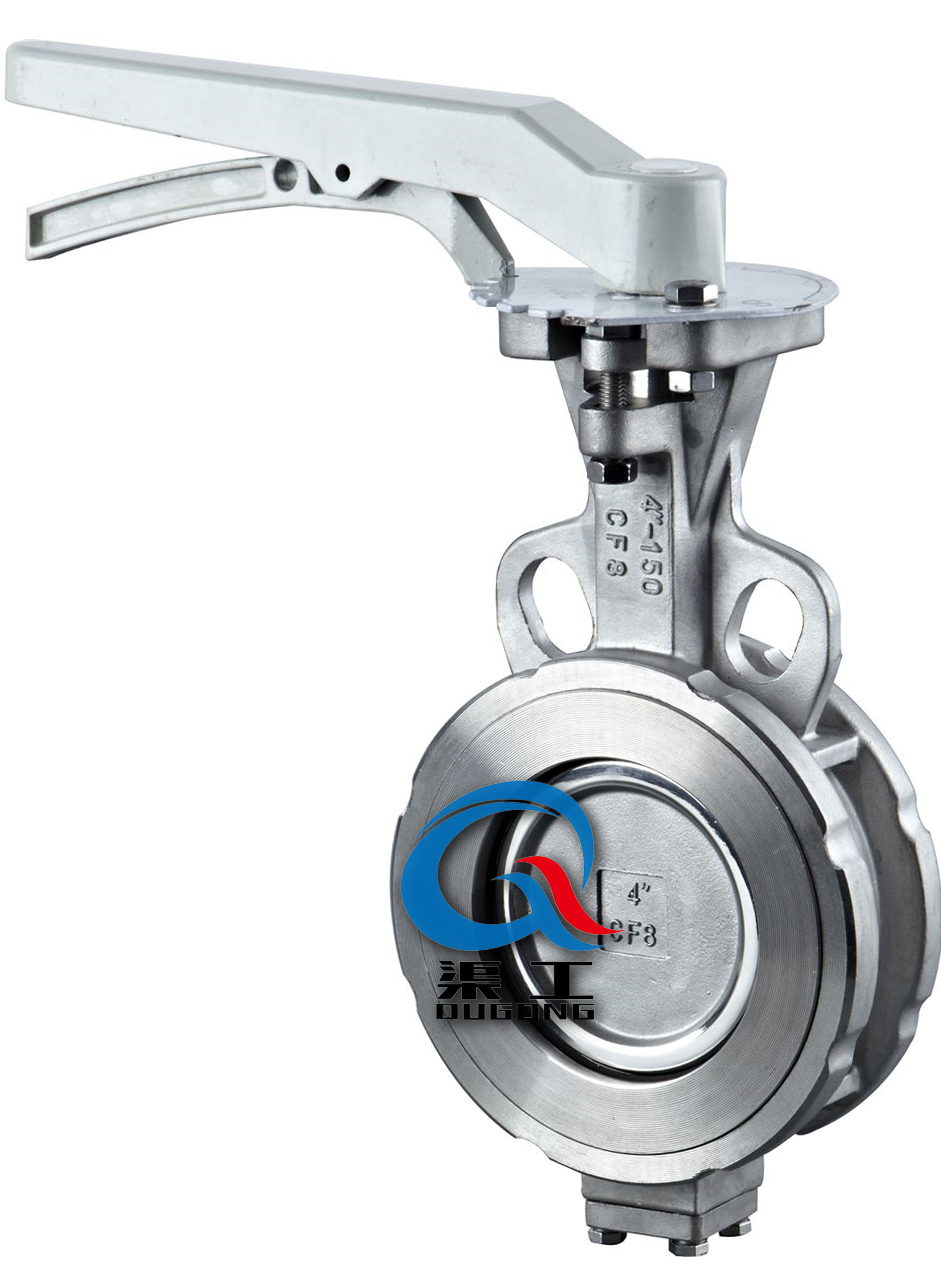

D72F手柄式高性能雙偏心蝶閥 (對夾式)	D342F蝸輪式高性能雙偏心蝶閥 (法蘭式)

二、D72F/D342F高性能手動雙偏心蝶閥 結構原理

高性能雙偏心蝶閥和上下閥軸采用異型孔和異形軸的連接方式，在蝶板的開合過程中實現蝶板上下左右浮動的無針連接功能，減少蝶板和閥門之間的干擾區域，大大降低扭矩。蝶板的浮式結構實現了單偏心的制作工藝，實現了偏心的使用功能。它是在單偏心蝶閥的基礎上進一步改良的 所謂雙偏心是指它的閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命；和中線蝶閥相比， 雙偏心蝶閥更耐高壓， 穩定性好 ，壽命更長。和其它閥門相比，口徑越大材料越輕，成本就更低。
