一、HPS高壓單座調節閥 產品概述
本公司的HPS高壓單座調節閥是CV3000系列產品之一。HPS高壓單座調節閥是一種上導向結構的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍大。高壓單座調節閥閥芯導向部分的導向面積大，抗振性好。氣動高壓調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92標準。
|
|
|

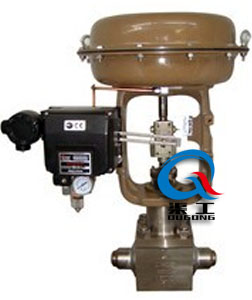

HPS高壓單座調節閥
|

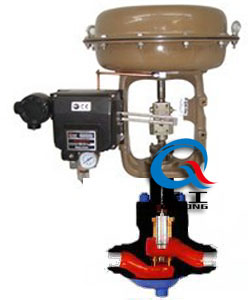

HPS高壓單座調節閥 (解剖圖)
|
二、HPS高壓單座調節閥 主要技術參數
|
閥體型式
|
單座鑄造球型閥
|
|
公稱通徑
|
25、40、50、80mm
|
|
公稱壓力
|
ANSI 900、1500、2500；JIS 63K
|
|
連接型式
|
密封面型式
|
RF、RJ
|
|
法蘭標準
|
JIS B2201-1984、ANSI B16.5-1981等
|
|
焊接標準
|
嵌接焊SW(40~80mm) 對接焊BW(80mm)
|
|
材料
|
碳鋼(ZG230-450)、CrMo鋼、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等
|
|
上閥蓋
|
常溫型
|
-5～+230℃
|
|
伸長I型
|
+230～+566℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
8石棉編織填料、石墨填料
|
|
閥芯形式
|
單座柱塞型閥芯
|
|
流量特性
|
等百分比特性、線性特性
|
|
材料
|
不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金等
|
三、HPS高壓單座調節閥 執行器技術參數
|
執行器型式
|
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
80~240KPa(HA型)，190~250、190~300、190~350KPa(VA6型)
|
|
供氣壓力
|
260~400KPa(HA型)，280~400KPa(VA6型)，400~500KPa(VP型)
|
|
氣源接口
|
RC1/4"(HA、VA型)、RC1/2"(VP型)
|
|
環境溫度
|
-30~+70℃
|
|
作用形式
|
氣-關式或氣-開式
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
四、HPS高壓單座調節閥 主要性能指標
|
泄漏量
|
金屬閥座
|
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%
|
|
不帶定位器
|
小于全行程的±5%
|
|
可調范圍
|
50：1
|
