Q971電動超薄球閥
一、電動對夾球閥 產品概述
本公司的Q971電動對夾球閥采用角行程電動執行器與超薄球閥閥體組成，也可稱為電動超薄球閥。主要適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。電動對夾球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定等優點。電動超薄球閥是參照意大利產品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等優點。此外，閥座采用彈性密封結構，密封好，啟閉方便。設有耐火結構，萬一發生火災時，仍然能夠操作并具有良好的密封性。
|
|
|---|---|

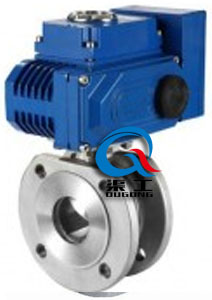

| Q971電動對夾球閥 | Q971電動超薄球閥 |
二、電動對夾球閥 主要技術參數
| 執行機構技術參數 | 閥體參數 | |||
|---|---|---|---|---|
| 電源 | AC200 / 380V | 公稱通徑 | DN10～150mm | |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
| 動作范圍 | 0～90° 0～360° | 泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 |
| 動作時間 | 15秒/30秒/60秒 | 執行機構 | 可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構 | |
| 保護裝置 | 過熱保護 | 流量特性 | 快開特性 | |
| 環境溫度 | -30°～60° | 可調范圍 | DN10-80 | DN100-150 |
| 250:1 | 350:1 | |||
| 手動操作 | 同附帶手柄操作 | 閥體形式 | 整體式鍛造、整體式鑄造 | |
| 限位 | 電氣、機械二重限位 | 連接形式 | 超薄法蘭式、對夾式 | |
| 防護等級 | 相當于IP-65 | 閥芯形式 | "O"型球形閥芯 | |
| 位置測量 | 可選裝開關或電位計 | 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
| 驅動電機 | 8W/E | 基本誤差 | ±1% | |
| 防爆等級 |
ExdII BT4 ExdII BT6 |
死區 | ≤1% | |
| 回差 | ≤1% | |||
| 控制方式 |
開關量控制 模擬量控制 |
適用溫度 | 密封面 | |
| PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||||
三、電動對夾球閥 主要零件材料
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
四、電動對夾球閥 主要設計標準
| 設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
五、電動對夾球閥 主要性能規范
| 公稱通徑DN(mm) | DN15-150 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | |
| 低壓氣密試驗 | 0.5～0.7 | ||||
| 適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||
六、電動對夾球閥 外形圖
|
|
|---|---|
| 電動對夾球閥 (配HQ執行器) | 電動超薄球閥 (配HR執行器) |
七、電動對夾球閥 安裝連接尺寸
| 公稱通徑DN(mm) | L | D | D1 | D2 | n-Φd | H（配HR） | H（配HQ） | A（配HR） | A（配HQ） |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 35 | 95 | 65 | 45 | 4-M12 | 291 | 350 | 155.2 | 150 |
| 20 | 38 | 105 | 75 | 55 | 4-M12 | 296 | 360 | 155.2 | 150 |
| 25 | 42 | 115 | 85 | 65 | 4-M12 | 301 | 365 | 155.2 | 150 |
| 32 | 50 | 135 | 100 | 78 | 4-M16 | 311 | 380 | 195 | 180 |
| 40 | 60 | 145 | 110 | 85 | 4-M16 | 318 | 400 | 195 | 180 |
| 50 | 70 | 160 | 125 | 100 | 4-M16 | 326 | 420 | 234 | 200 |
| 65 | 95 | 180 | 145 | 120 | 4-M16 | 336 | 430 | 234 | 200 |
| 80 | 118 | 195 | 160 | 135 | 8-M16 | 363 | 470 | 271 | 220 |
| 100 | 140 | 215 | 180 | 155 | 8-M16 | 383 | 480 | 325 | 230 |
| 125 | 175 | 245 | 210 | 185 | 8-M16 | 403 | 510 | 414 | 230 |
| 150 | 210 | 280 | 240 | 210 | 8-M16 | 418 | 510 | 420 | 230 |
八、電動對夾球閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們！
