一、氣動薄膜單座切斷閥 產品概述
本公司的ZMQP型氣動薄膜單座切斷閥是采用頂導向結構，配用多彈簧薄膜執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜單座切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。氣動薄膜單座切斷閥主要應用于石油、化工、冶金、電力、輕工、紡織等各多種工業部門的生產過程自動控制和遠程控制系統中。
|
|
|---|---|
| ZMQP氣動薄膜單座切斷閥 | ZMQP氣動薄膜單座切斷閥 (結構尺寸圖) |
二、氣動薄膜單座切斷閥 產品特點
（1）氣動薄膜切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減少約百分之三十，重量可減輕約百分之三十。
（2）閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增加百分之三十。
（3）閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
（4）平衡型閥內件，增加了切斷閥的許用壓差。
三、氣動薄膜單座切斷閥 主要技術參數
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||||
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 額定行程mm | 8 | 12 | 20 | 25 | 40 | 60 | ||||||
| 薄膜有效面積cm2 | 100 | 200 | 400 | 600 | 1000 | |||||||
|
允許泄 露量 |
硬密封 | 一般：10-4 × 閥額定容量；嚴密型：?jiǎn)巫?1.2X10-7 | ||||||||||
| 軟密封 | VI 級 | |||||||||||
|
允許壓 差MPa |
正作用 | 5.09 | 2.91 | 1.85 | 2.18 | 1.33 | 1.52 | 0.99 | 0.62 | 0.60 | 0.69 | 0.39 |
| 反作用 | 6.4 | 3.88 | 2.47 | 2.91 | 1.77 | 2.03 | 1.32 | 0.83 | 0.80 | 0.92 | 0.52 | |
| 信號壓力KPa | 0 或 250 | |||||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 | |||||||||||
| 閥芯形式 | 單座錐式閥芯 | |||||||||||
| 流量特性 | 快開特性 | |||||||||||
四、氣動薄膜單座切斷閥 主要零件材料
| 1 | 閥體 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|---|
| 2 | 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 3 | 閥座 | 304 | 304 | 316 | 316L |
| 4 | 閥芯 | 304 | 304 | 316 | 316L |
| 5 | 中墊 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 6 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 7 | 填料壓蓋 | 304 | 304 | 316 | 316L |
| 8 | 閥蓋支架 | WCB | 304 | 316 | 316L |
| 9 | 閥桿 | 304 | 304 | 316 | 316L |
| 10 | 指示盤 | 鋁片 | |||
| 11 | 標尺 | 鋁片 | |||
| 12 | 執行器 | 缸體：碳鋼、膜片：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | |||

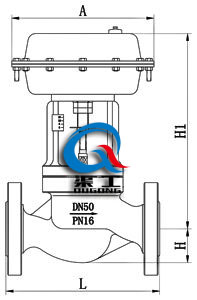

五、氣動薄膜單座切斷閥 安裝連接尺寸
| 公稱通經 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 196 | 232 | 308 | 394 | 498 | |||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 340 | 345 | 370 | 380 | 390 | 475 | 490 | 500 | 765 | 825 | 927 | |
| H1 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | 125 | 143 | 170 | |
| 重量 | 標準型 | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 | 75 | 90 | 120 |
