電動溫控執行器

一、PSW溫控型電動執行器 產品概述

PSW溫控型電動執行器是以AC220V單相交流電源作為驅動電流，利用被調介質自身能量實現溫度自動調節的新型執行器。它本身帶有了溫度傳感器PT100和溫度控制器ST數顯表，被調介質的溫度由傳感器反饋至ST數顯表，再經過PID來控制閥門的開度或流量大小，實現了機電一體化。此執行機構器具有體積小、重量輕、控制精度高、使用方便等優點。

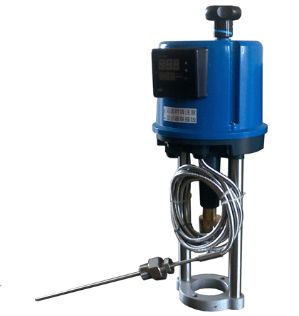

PSW溫控型電動執行器

二、PSW溫控型電動執行器 基本操作

1：菜單參數代碼設置：
㈠按2＃菜單鍵，顯示Sn 進入參數代碼設置狀態，分別有四種狀態：Sn4.20；Sn4.12A；Sn4.20A；Sn2.12A；Sn1.5V（再按一下退出）
㈡按3#或4#鍵改變代碼內容。如在oS參數代碼中利用3#或4#鍵，可選擇全開、全關、保持、設定四種代碼內容。注意，選完后需按5#鍵確認。
㈢按5#鍵可切換參數代碼如：Sn、oS、SU、CF……等。
2：手動/自動控制切換按5#鍵，手動與自動可以互相切換，同時M指示燈與A指示燈也同時互相切換。
3：復位鍵的應用:任意情況下, 按復位鍵（即1#鍵）便可回到程序的起始位，此時蜂鳴器發出連續“嘟、嘟……聲”,按5#鍵切換即停。
4：在手動指示燈（M）亮的狀態下，直接按3#鍵或4#鍵可以執行輸出軸的下降和上升。
5：閥門位置自整定操作：
㈠首先利用與限位開關接觸上下調整凸塊,調整閥門的上下限位，即閥門的滿度和零位。
㈡同時按下1#(先)鍵、5#(后)鍵，再同時放開1#(先)鍵，5#(后)鍵。這時8#燈AT亮起，進入自整定設置狀態，顯示AT。此時，輸出軸不論在何位置，都會自動向下至閥門零位。（若輸出軸此時已在零位則不動）
㈢此時數碼管后三位顯示的是電壓值，這時要脫開并旋轉電位器上的齒輪（銅）使電壓值的調整到0.10～0.30范圍，一般行程控制在0.20左右，行程越大，取值越小，但須在上述范圍內調整方法。調整完畢再使電位器上的齒輪與齒條板嚙合。凡行程變化,凸塊位置須重新調整,同時自整定要重新重操作一遍。
㈣按下5#鍵確認，自整定隨之開始，輸出軸先向上走一小段后自動向下走至零位，再自動回反向上至滿度。聽到“嘟，嘟”兩聲后，自整定AT燈滅，自整定結束。
6：PSK操作說明
㈠（開關型，不用信號輸入）采用外接220VAC控制閥位并能從顯示窗口清楚讀到閥位反饋的信號值。
㈡調整閥門的零度和滿度。
㈢按要求進行自整定操作。面板下端(圖中23＃), 控制板上裝有ASK接線端子，供客戶選擇ASK操作時使用。切斷電源，取下面板，將外接220VAC電源線接在ASK接線端子上。切記！最左面的(COM)端子接中線，中間的(DOWN)和右面的(UP)端子接相線，分別控制下降和上升。（接錯位置會把控制板擊穿）
㈣以上檢查無誤后，按5#鍵切換成手動狀態。M燈亮操作倒順開關便可進行ASK操作。
7：關于220VAC接線端（分別為9＃、10＃端子）此接線端為220VAC不可接錯，否則會擊穿控制板。
8：手輪操作：需在切斷電源條件下使用。

三、PSW溫控型電動執行器 功能與設置

1、數碼管顯示oS表示斷信號保護選擇
2、數碼管顯示oSoPEn 表示執行機構處于全開位置
3、數碼管顯示oSCLoS 表示執行機構處于全關位置
4、數碼管顯示oSHoLd 表示執行機構處于保持位置
5、數碼管顯示oS SU 表示執行機構處于設定位置
6、數碼管顯示SU 表示在0～100％范圍內設定
7、數碼管顯示CF 0 表示正作用（正轉），控制信號增大時，執行機構輸出軸向上運動
8、數碼管顯示CF 1 表示反作用（反轉），控制信號增大時，執行機構輸出軸向下運動
9、數碼管顯示dF 表示 回差 在0.7～3.0％范圍內設定
10、數碼管顯示HI 表示執行機構輸出行程上限限幅設定，但要＞Lo
11、數碼管顯示Lo 表示執行機構輸出行程下限限幅設定，但要＜HI
12、數碼管顯示dL 表示輸入控制信號數字濾波（靈敏度），dL越大，輸入信號越穩定，范圍0.3～1.0
