一、自力式氮封閥 產品概述
本公司的ZZDQ自力式氮封閥(即氮封裝置)主要用于儲罐頂部氮氣壓力恒定控制，以保護罐內物料不被氮化及儲罐安全。氮封閥由ZZDQ快速泄放閥及ZZV自力式微壓調節閥兩大部分組成?？焖傩狗砰y由壓力控制器及ZMQ-16K型單座切斷閥組成。
儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮氣。因微壓調節閥需要使用在壓力為0.1Mpa壓力以下，現場壓力較高，安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。
|
|
|---|---|

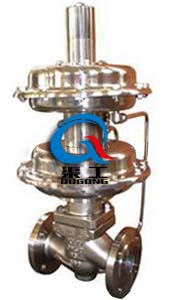

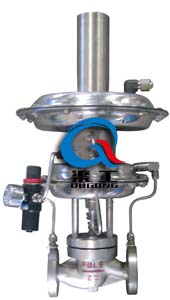

| ZZDQ自力式氮封閥 (全不銹鋼) | ZZDQ自力式氮封閥 (全不銹鋼) |
二、自力式氮封閥 產品特點
（1）不用外加能源，能在無電、無氣的場合工作，既方便又節約能源。
（2）氮封裝置供氮，泄氮壓力設定方便，可在連續生產的條件下進行。
（3）壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。
（4）采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。
（5）供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。
（6）需在罐頂設置呼吸閥。
（7）呼吸閥制止了常規氮封裝置中啟閉頻繁易損壞的缺陷。
三、自力式氮封閥 主要技術參數
| 公稱通徑 | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 額定流量系數Kv | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
| 壓力調節范圍 | 0.5～70 20～120 60～400 300～700 500～1000 KPa | |||||||||||
| 公稱壓力PN | 1.0、1.6 MPa | |||||||||||
| 被調介質溫度 | 80、200 ℃ | |||||||||||
| 流量特性 | 快開型 | |||||||||||
| 調節精度 | ≤5% | |||||||||||
| 允許壓降(MPa) | 1.6 | 1.6 | 1.1 | 0.6 | 0.4 | |||||||
| 薄膜有效面積(C㎡) | 200 | 280 | 400 | |||||||||
| 允許泄漏量 | 符合ANSIB16.104—1976 IV級 | |||||||||||
| 閥蓋形式 | 標準型 (整體式) | |||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
| 閥芯形式 | 單座型閥芯 | |||||||||||
| 流量特性 | 直線性 | |||||||||||

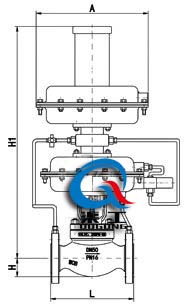

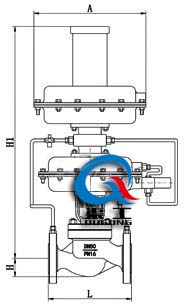

四、自力式氮封閥 主要外形圖
|
|
|---|---|
| 自力式氮封閥 (精小型閥體) | 自力式氮封閥 (迷你型閥體) |
五、自力式氮封閥 主要外形尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
| H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| H1 | 330 | 330 | 350 | 350 | 360 | 430 | 440 | 450 | 520 | 650 |
| A | 310 | 400 | ||||||||
