D941F46襯四氟電動蝶閥(法蘭)
一、電動襯氟蝶閥 產品概述
本公司的電動襯氟蝶閥有開關型和調節型二種，襯氟蝶閥與電子式電動執行機構配套，輸入控制信號（4～20mADC或1～5VDC）及單相電源就可控制運轉，電動襯氟蝶閥具有功能好、體積小、輕便宜人，性能良好、配套簡單、流通能力大。襯四氟電動蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里較厚的高分子材料，防腐蝕性能優良，可適用于多種濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，電動襯氟蝶閥是化工、石油、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。
|
|
|
襯四氟電動蝶閥(法蘭式)
|

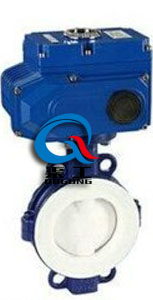

襯四氟電動蝶閥(對夾式)
|
二、電動襯氟蝶閥 產品用途及特點
渠工公司的全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、使用時間長等優點。襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
（1）小型輕便，容易拆裝及維修，并可在任意位置安裝。
（2）結構簡單、緊湊，90°回轉開啟快。
（3）操作扭矩小，省力輕巧。
（4）流量特性趨于直線，調節性能好。
（5）密封材料耐老化、耐腐蝕、可適用多種介質。
三、電動襯氟蝶閥 主要技術參數
|
稱通經DN(mm)
|
50～1600
|
|
公稱壓力PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動方式
|
電動
|
|
配置執行機構
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
四、電動襯氟蝶閥 執行器參數及特點
|
電源電壓
|
AC220/380V，50/60Hz
|
|
輸出力矩
|
50N·M～2000N·M
|
|
動作范圍
|
0～90° 0～360°
|
|
動作時間
|
15秒/30秒/60秒
|
|
保護裝置
|
過熱保護
|
|
環境溫度
|
-30°～60°
|
|
手動操作
|
同附帶手柄操作
|
|
限位
|
電氣、機械二重限位
|
|
防護等級
|
相當于IP-65
|
|
防爆等級
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置測量
|
可選裝開關或電位計
|
|
驅動電機
|
8W/E
|
|
進線接口
|
PE1/2〞進線線鎖
|
（1）功能良好：智能型、調節型、開關式。
（2）體積小巧：體積相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用良好的計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確的定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或HR系列。≥DN600口徑閥門一般采用380VAC電動執行器。
五、電動襯氟蝶閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
(球墨鑄鋼、鑄鋼、不銹鋼)+F46
|
|
蝶板
|
(灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼)+F46
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨
|
六、電動襯氟蝶閥 外形圖
|
|
|
電動襯氟蝶閥 (法蘭式)
|
電動襯氟蝶閥 (對夾式)
|
七、電動襯氟蝶閥 安裝連接尺寸
|
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸
|
|
L
|
L1
|
H
|
H1
|
1.0MPa
|
1.6MPa
|
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
43
|
63
|
530
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
46
|
70
|
530
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
|
80
|
114
|
46
|
83
|
565
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
|
100
|
127
|
52
|
105
|
600
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
|
125
|
140
|
56
|
115
|
640
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
|
150
|
140
|
56
|
137
|
705
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
|
200
|
152
|
60
|
164
|
775
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
|
250
|
165
|
68
|
206
|
945
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
|
300
|
178
|
78
|
230
|
1070
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
|
350
|
190
|
78
|
248
|
1140
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
|
400
|
216
|
102
|
289
|
1210
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
|
450
|
222
|
114
|
320
|
1335
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
|
500
|
229
|
127
|
342
|
1415
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
|
600
|
267
|
154
|
413
|
1605
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
|
700
|
430
|
165
|
478
|
1844
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
|
800
|
470
|
190
|
525
|
2040
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
|
900
|
510
|
203
|
585
|
2255
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
|
1000
|
550
|
216
|
640
|
2380
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
|
1200
|
630
|
254
|
755
|
2640
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
八、電動襯氟蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
