D943H/D973H電動硬密封蝶閥
電動多層次金屬密封蝶閥
一、電動硬密封蝶閥 產品概述
本公司的電動硬密封蝶閥主要用于石油、化工、電力、冶金、食品、輕紡、造紙等行業，可安裝在溫度≤425℃，介質可為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。電動硬密封蝶閥配以電動執行器，可實現遠距離控制和自動化操作。電動多層次金屬密封蝶閥系列產品，系使用時間長、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工良好。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。
|
|
|

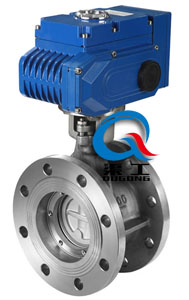

電動硬密封蝶閥 (法蘭式)
|

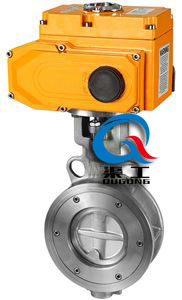

電動硬密封蝶閥 (對夾式)
|
二、電動硬密封蝶閥 產品特點
由于電動硬密封蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐 高溫性和耐 磨性等得到了可靠的保證。其主要特點如下：
（1）開啟力矩小，靈活方便，省力節能。
（2）三維編心結構，使蝶板越關越緊，其密封性能良好，達到無泄漏。
（3）耐高壓、耐腐蝕、耐 磨損、使用時間長等。
三、電動硬密封蝶閥 主要設計標準
|
設計標準
|
GB/T2238-1989
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-2000；JB/T9092-1999
|
四、電動硬密封蝶閥 執行器參數及特點
（1）功能良好:智能型、調節型、開關式。
（2）體積小巧：體積相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用良好的計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確的定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。
五、電動硬密封蝶閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼與耐 高溫石棉板組合成多層次
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
O型圈、柔性石墨
|
六、電動硬密封蝶閥 主要性能規范
|
公稱通徑DN(mm)
|
DN50～1200
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低壓氣密試驗
|
0.5～0.7
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等
|
|
適用溫度
|
碳鋼：-29℃～600℃ 不銹鋼：-40℃～600℃
|

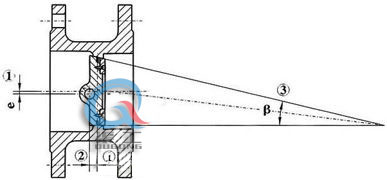

七、電動硬密封蝶閥 三偏心密封結構原理
（1）偏離管道正中
（2）偏離密封面正中
（3）傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時就接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。
|
|
|
電動硬密封蝶閥 (偏心原理)
|
電動硬密封蝶閥 ( 密封結構)
|
八、電動硬密封蝶閥 外形圖
|
|
|
電動硬密封蝶閥 (法蘭式)
|
電動硬密封蝶閥 ( 對夾式)
|
九、電動硬密封蝶閥 安裝連接尺寸
|
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸
|
|
L
|
L1
|
H
|
H1
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
43
|
112
|
530
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
46
|
115
|
530
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
46
|
120
|
565
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
52
|
138
|
600
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
56
|
164
|
640
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140
|
56
|
175
|
705
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
60
|
200
|
775
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
68
|
243
|
945
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
78
|
250
|
1070
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
78
|
280
|
1140
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
|
400
|
216
|
102
|
305
|
1210
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
|
450
|
222
|
114
|
350
|
1335
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
|
500
|
229
|
127
|
380
|
1415
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
|
600
|
267
|
154
|
445
|
1605
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
|
700
|
292
|
165
|
480
|
1844
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
190
|
530
|
2040
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
203
|
580
|
2255
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
216
|
650
|
2380
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
254
|
760
|
2640
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
十、電動硬密封蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
