Q671氣動超薄球閥
一、氣動對夾球閥 產品概述
本公司的Q671氣動對夾球閥是氣動球閥系列中的一種產品。球芯通道形狀有矩形、V形及O形。氣動對夾球閥具有結構緊湊、體積小、重量輕、安裝方便等特點。氣動超薄球閥它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定等優點氣動超薄球閥主要應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
|
|
|

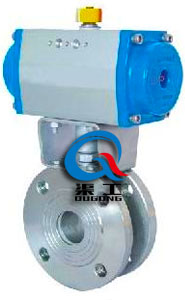

氣動對夾球閥 (AT氣缸)
|
氣動超薄球閥 (GT氣缸)
|
二、氣動對夾球閥 主要技術參數及性能
|
公稱通徑
|
DN10～150mm
|
|
公稱壓力
|
PN1.6 2.5 4.0 MPa (高壓可定制)
|
|
泄漏量
|
軟密封:不泄漏
|
硬密封:≤額定流量的10-5
|
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
|
|
流量特性
|
快開特性
|
|
可調范圍
|
DN10-80
|
DN100-150
|
|
250:1
|
350:1
|
|
閥體形式
|
整體式鍛造、整體式鑄造
|
|
連接形式
|
超薄法蘭式、對夾式
|
|
閥芯形式
|
"O"型球形閥芯
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
適用溫度
|
密封面
|
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
|
|
配置執行器型號
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制、4-20mA模擬量控制
|
三、氣動對夾球閥 執行器技術參數
|
執行器型號
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
四、氣動對夾球閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
閥座密封圈
|
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
|
|
填料
|
V型PTFE四氟填料、柔性石墨
|
五、氣動對夾球閥 主要性能規范
|
公稱通徑DN(mm)
|
DN15-300
|
|
公稱壓力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
|
強度試驗
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
1.1
|
1.76
|
2.75
|
4.4
|
|
低壓氣密試驗0.5～0.7
|
|
適用介質
|
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)
|
六、氣動對夾球閥 外形圖
|
|
|
氣動對夾球閥(AT執行器)
|
氣動超薄球閥GT執行器)
|
七、氣動對夾球閥 安裝連接尺寸
|
公稱通徑DN(mm)
|
L
|
D
|
D1
|
D2
|
n-Φd
|
H
|
L1
|
|
15
|
35
|
95
|
65
|
45
|
4-M12
|
185
|
130
|
|
20
|
38
|
105
|
75
|
55
|
4-M12
|
191
|
140
|
|
25
|
42
|
115
|
85
|
65
|
4-M12
|
193
|
150
|
|
32
|
50
|
135
|
100
|
78
|
4-M16
|
212
|
165
|
|
40
|
60
|
145
|
110
|
85
|
4-M16
|
217
|
180
|
|
50
|
70
|
160
|
125
|
100
|
4-M16
|
260
|
200
|
|
65
|
95
|
180
|
145
|
120
|
4-M16
|
293
|
220
|
|
80
|
118
|
195
|
160
|
135
|
8-M16
|
323
|
250
|
|
100
|
140
|
215
|
180
|
155
|
8-M16
|
382
|
280
|
|
125
|
175
|
245
|
210
|
185
|
8-M16
|
468
|
320
|
|
150
|
210
|
280
|
240
|
210
|
8-M16
|
510
|
360
|
八、氣動對夾球閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
