一、真空閘閥 產品概述
本公司的真空閘閥連接形式分法蘭、焊接兩種，真空閘閥驅動方式有手動、電動兩種。真空閘閥適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；適用于火電廠汽機冷凝和真空負壓系統，起真空密封作用。 真空閘閥結構特點如下：
1、設計了真空密封結構填料室。
2、選材考究，符全相關標準，材料的質量高。
3、密封副配對合理，增加了密封性能，使用時間長。
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉方便，維修方便，密封優良，性能優良。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦性。
6、法蘭墊片采用復合材料，膨脹系數大、氣密性能好。
|
|
|
DK41H法蘭式真空閘閥
|

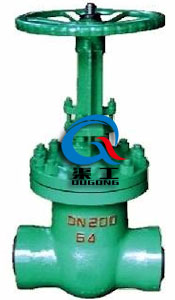

DK61H焊接式真空閘閥
|
二、真空閘閥 主要性能規范
|
公稱壓力
|
試驗壓力
|
|
殼體強度試驗
|
上密封試驗
|
密封試驗
|
|
2.5
|
3.8
|
2.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
4.4
|
|
6.4
|
9.6
|
70
|
7.0
|
|
10.0
|
150
|
11.0
|
11.0
|
三、真空閘閥 使用范圍
|
產品類型
|
適用介質
|
適用溫度/℃
|
|
NKZ61H
|
水、蒸汽、空氣
|
≤425
|
|
NKZ61H
|
水、蒸汽、空氣
|
≤550
|
四、真空閘閥 主要零件材料
|
零件名稱
|
閥體、閥蓋
|
閥桿
|
閘板
|
密封面
|
閥桿螺母
|
填料
|
緊固件
|
|
NKZ61H
|
WCB
|
2Crl3
|
25
|
H：合金鋼
|
鋁青銅
|
膨脹復合石墨
|
碳鋼
|
|
NKZ61H
|
鉻鉬鋼
|
20CrlMo1VA
|
鉻鉬鋼
|
Y：硬質合金
|
鉻鉬鋼
|
五、真空閘閥 外形連接尺寸
|
|
真空閘閥 尺寸圖
|
公稱通徑
DN/mm
|
公稱壓力
PN/MPa
|
主要外形尺寸和連接尺寸/mm
|
重量 kg
|
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
z-d
|
Do
|
|
50
|
1.6
|
250
|
345
|
160
|
125
|
1OO
|
16
|
3
|
4-18
|
250
|
28
|
|
65
|
270
|
395
|
180
|
145
|
120
|
18
|
3
|
4-18
|
250
|
40
|
|
80
|
280
|
425
|
195
|
160
|
135
|
20
|
3
|
8-18
|
300
|
58
|
|
100
|
300
|
51O
|
215
|
180
|
155
|
20
|
3
|
8-18
|
300
|
75
|
|
125
|
325
|
570
|
245
|
21O
|
185
|
22
|
3
|
8-18
|
350
|
110
|
|
150
|
350
|
725
|
280
|
240
|
21O
|
24
|
3
|
8-23
|
350
|
150
|
|
200
|
400
|
820
|
335
|
295
|
265
|
26
|
3
|
12-23
|
400
|
223
|
|
250
|
450
|
890
|
405
|
355
|
320
|
30
|
3
|
12-25
|
450
|
326
|
|
300
|
500
|
1070
|
460
|
41O
|
375
|
30
|
3
|
12-25
|
550
|
432
|
|
350
|
550
|
1320
|
520
|
470
|
435
|
34
|
4
|
16-25
|
600
|
572
|
|
400
|
600
|
1450
|
580
|
525
|
485
|
36
|
4
|
16-30
|
650
|
740
|
|
450
|
650
|
1560
|
640
|
585
|
545
|
40
|
4
|
20-30
|
700
|
955
|
|
500
|
700
|
1720
|
705
|
650
|
608
|
44
|
4
|
20-34
|
750
|
1195
|
|
600
|
800
|
1880
|
840
|
770
|
718
|
48
|
5
|
20-41
|
800
|
1455
|
|
700
|
900
|
2085
|
g1O
|
840
|
788
|
50
|
5
|
24-41
|
850
|
211O
|
|
800
|
1OOO
|
2590
|
1020
|
950
|
898
|
52
|
5
|
24-41
|
950
|
2630
|
|
50
|
25
|
250
|
345
|
160
|
125
|
100
|
20
|
3
|
4-18
|
250
|
30
|
|
65
|
270
|
395
|
180
|
145
|
120
|
22
|
3
|
8-18
|
250
|
43
|
|
80
|
280
|
425
|
195
|
160
|
135
|
22
|
3
|
8-18
|
300
|
60
|
|
1OO
|
300
|
510
|
230
|
190
|
160
|
24
|
3
|
8-23
|
300
|
79
|
|
125
|
325
|
570
|
270
|
220
|
188
|
28
|
3
|
8-25
|
350
|
114
|
|
150
|
350
|
725
|
300
|
250
|
218
|
30
|
3
|
8-25
|
350
|
157
|
|
200
|
400
|
820
|
360
|
310
|
278
|
34
|
3
|
12-25
|
400
|
243
|
|
250
|
450
|
890
|
425
|
370
|
332
|
36
|
3
|
12-30
|
450
|
345
|
|
300
|
500
|
1070
|
483
|
430
|
390
|
40
|
4
|
16-30
|
550
|
455
|
|
350
|
550
|
1320
|
550
|
490
|
448
|
44
|
4
|
16-34
|
650
|
615
|
|
400
|
|
1450
|
610
|
550
|
505
|
48
|
4
|
16-34
|
700
|
794
|
|
450
|
650
|
1560
|
660
|
600
|
555
|
50
|
4
|
20-34
|
750
|
1018
|
|
500
|
700
|
1720
|
730
|
660
|
61O
|
52
|
4
|
20-41
|
800
|
1250
|
|
600
|
800
|
1880
|
840
|
770
|
718
|
56
|
5
|
20-41
|
850
|
1528
|
|
700
|
900
|
2085
|
955
|
875
|
815
|
60
|
5
|
24-48
|
900
|
2265
|
|
800
|
1000
|
2590
|
1070
|
990
|
930
|
64
|
5
|
24-48
|
1000
|
2847
|
六、真空閘閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
