一、低溫截止閥 產品概述
本公司的低溫截止閥適用于低溫液體貯運設備的管理系統，低溫截止閥具有開關快、密封好的特點，也可用于其他低溫和深冷介質的管理系統.。常溫截止閥是指介質的使用溫度-40~+500度之間，閥體的材料也不一樣。低溫截止閥主要是指介質使用溫度在-196~-150度的低溫液態介質系統中的截止閥。
低溫閥門，在設計這類閥門時，除了應遵循一般閥門的設計原則外，還有一些其它的要求。
低溫閥門的設計要求:
1、閥門在低溫介質及周圍環境溫度下應具有長時間工作的能力。
2、閥門不應成為低溫系統的一個顯著熱源。這是因為熱量的流入除減少熱效率外，如流入過多，還會使閥內流體蒸發，產生異常升壓，造成危險。
3、低溫介質不應對手輪操作及填料密封性能產生有害的影響。
4、直接與低溫介質接觸的閥門組合件應具有防爆和防火結構。
5、在低溫下工作的閥門組合件無法潤滑，所以需要采取結構措施，以制止摩擦件磨損。
|
|
|---|---|

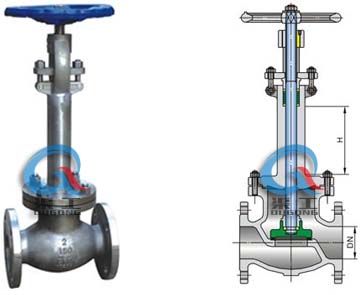

| 手動低溫截止閥 | 手動低溫截止閥 (不銹鋼) |
二、低溫截止閥 性能參數
| 型號 | DJ41Y-16 | DJ41Y-16P | DJ41Y-25 | DJ41Y-25P | DJ41Y-40 | DJ41Y-40P | |
|---|---|---|---|---|---|---|---|
| 工作壓力(MPa) | 1.6 | 2.5 | 4.0 | ||||
| 適用溫度(℃) | -45 | -101 | -196 | ||||
| 適用介質 | 液化天然氣、乙烯、丙烯等低溫介質 | ||||||
| 材料 | 閥體、閥蓋 | LCB | LC3 | LCB | LC3 | LCB | LC3 |
| 閥瓣、閥座 | 鉻鎳鋼＋鈷鉻鎢 | ||||||
| 閥桿 | 鉻鎳鋼 | ||||||
三、低溫截止閥 主要零件材料
| 零件名稱 | 閥體、閥蓋 | 閥桿、閥瓣 | 填料 | 支架 |
|---|---|---|---|---|
| 材料 |
A352-LCB A352-LC3 A351-CF8 |
A182-F304 | 聚四氟乙烯 | A216-WCB |
四、低溫截止閥 主要性能規范
| 型號 |
壓力級 （磅級） |
常溫試驗壓力Ps（MPa） |
低溫密 封試驗 壓力 Ps（MPa） |
工作溫度及適用介質 | ||||
|---|---|---|---|---|---|---|---|---|
| 殼體 | 密封（氣） | 上密封 | ||||||
| DJ40Y | 150 | 3.0 | 0.6 | 2.2 | 0.6 | -46℃氨、液氮丙烷 | -101℃乙烯二氧化碳 | -196℃；甲烷液化天然氣 |
| DJ40Y | 300 | 7.5 | 0.6 | 5.5 | 1.0 | |||
| DJ40Y | 600 | 15 | 0.6 | 11 | 1.0 | |||
五、低溫截止閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
